Située en Isère (38), à Corps, en Région Auvergne-Rhône-Alpes, la société OSE est spécialisée dans le câblage, la fabrication et l’intégration de cartes électroniques et sous-ensembles électroniques.
Installée dans un bâtiment de 3000m² et à l’aide d’une équipe de plus de 80 salariés, l’entreprise OSE maîtrise l’ensemble des processus de fabrication, du plus simple au plus complexe.
La culture d’entreprise de l’organisation favorise le développement du savoir faire de ses employés afin d’atteindre un objectif commun : la satisfaction de ses clients.

Fabricant de cartes et d’ensembles électroniques depuis plus de 30 ans

Experte en fabrication de cartes électronique depuis plus de 30 ans, l’entreprise OSE met à disposition de ses clients des outils industriels performants, un service personnalisé ainsi que les compétences d’un personnel qualifié afin de réaliser tous vos produits électroniques. À savoir :
  • Fabrication de cartes électroniques de moyennes et grandes séries
  • Aide à l’industrialisation de vos produits
  • Achat et approvisionnement de composants, circuits imprimés et mécanique
  • Gestion des niveaux MSL des composants en armoire sèche/étuve
  • Intégration de produits finis
  • Solutions de test adaptées
  • Tropicalisation de cartes
  • Logistique industrielle adaptée à la demande (stockage, planification fabrication, suivi contrôle qualité, finition, emballage et conditionnement, expédition,…)
  • Livraison personnalisée

Des technologies de pointe pour la fabrication des cartes et ensembles électroniques

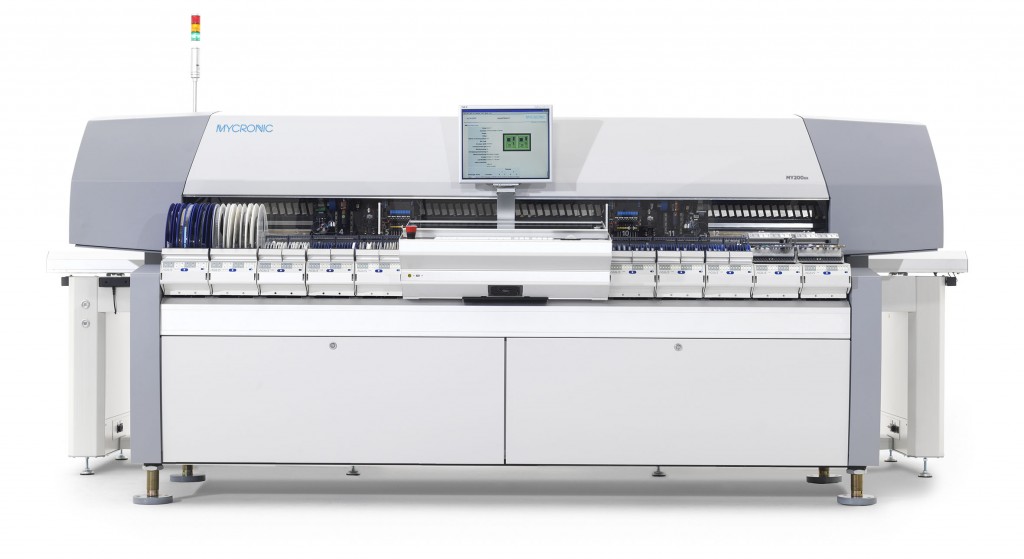

Nous possédons 3 lignes CMS automatiques MYDATA, dont une de nouvelle génération « grand format de carte ».

Ces lignes sont équipées de transitique en amont et en aval pour une capacité de placement globale de 50 000 cpts/heure.

Nous posons tous types de boîtiers de très petite taille comme le 0201,ou à pas fins tels que Micro BGA, QFN et DFN ,et bien plus encore …

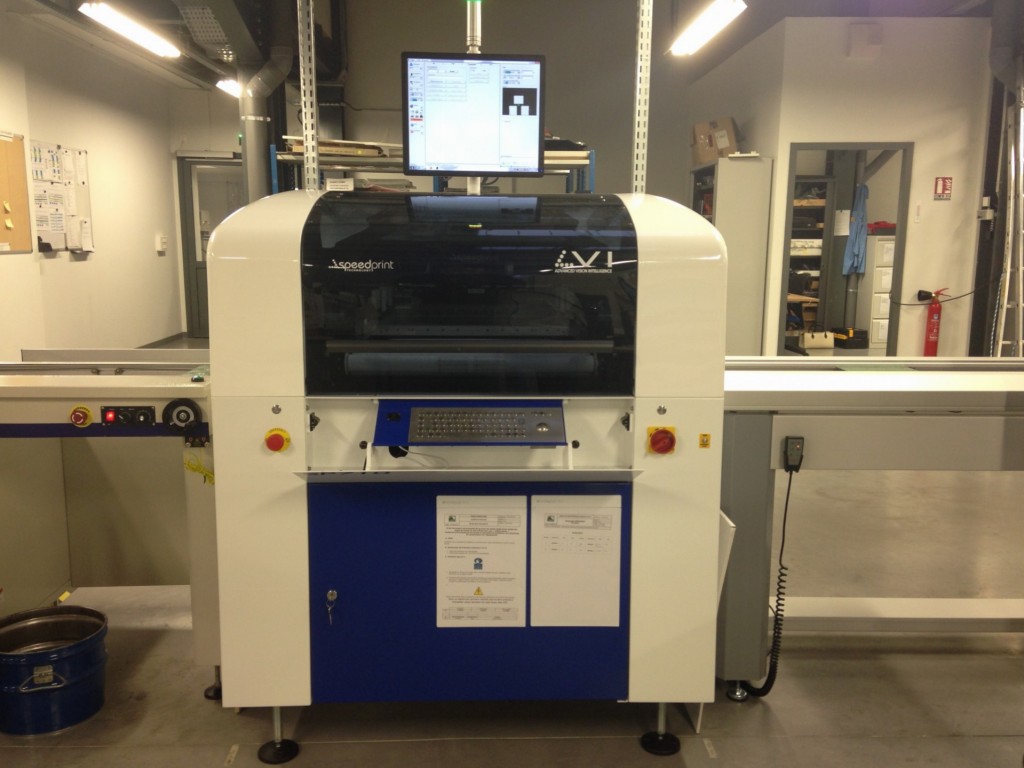

Nos machines à sérigraphier DEK et SPEEDPRINT sont équipées de caméras de contrôle volumétrique pour la dépose de pâte à braser.

Le nettoyage automatique des écrans et le contrôle volumétrique assurent une qualité maximale

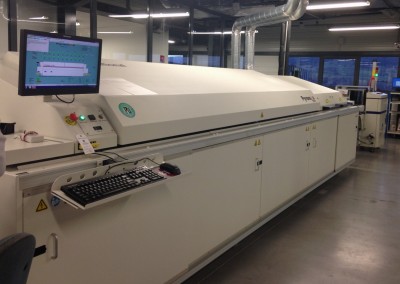

Nos fours de refusion BTU sont constitués de 7 et 10 zones de chauffe dites : « Full convection ».

Cette caractéristique permet d’obtenir une très bonne maitrise des profils de température.

Ceci nous garantit que les masses thermiques présentes sur la carte ne perturberont pas la refusion des composants.

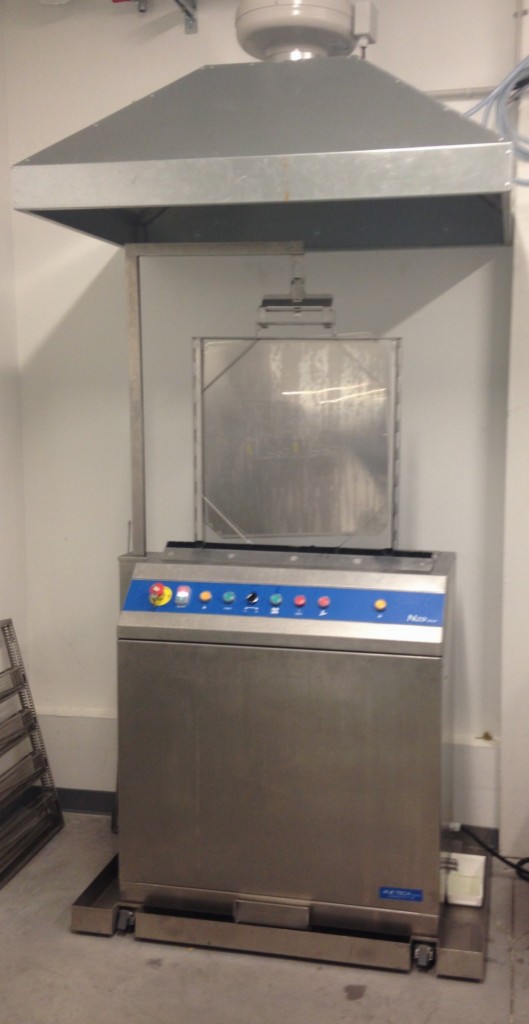

Notre machine de nettoyage d’écrans de sérigraphie MBTECH nous permet un lavage efficace des mini apertures des « stencils ».

Ceci nous garantit une production sans manque de pâte à braser.

Les écrans sont stockés à plat en armoire sans risque de détérioration.

Notre stock de composants CMS occupe 350 mètres linéaire.

Il comporte plus de 16 000 références.

Ces composants sont répertoriés et codifiés par type et sont agencés au plus près de nos moyens de production (LEAN).

Notre processus de stockage réfrigéré et de sortie « FIFO » de la pâte à braser est qualifié par de grands donneurs d’ordre, notamment du domaine ferroviaire.

Les composants fournis par nos clients sont traités dans les mêmes conditions.

Nous étuvons les circuits imprimés avant fabrication afin de garantir une soudabilité optimale.

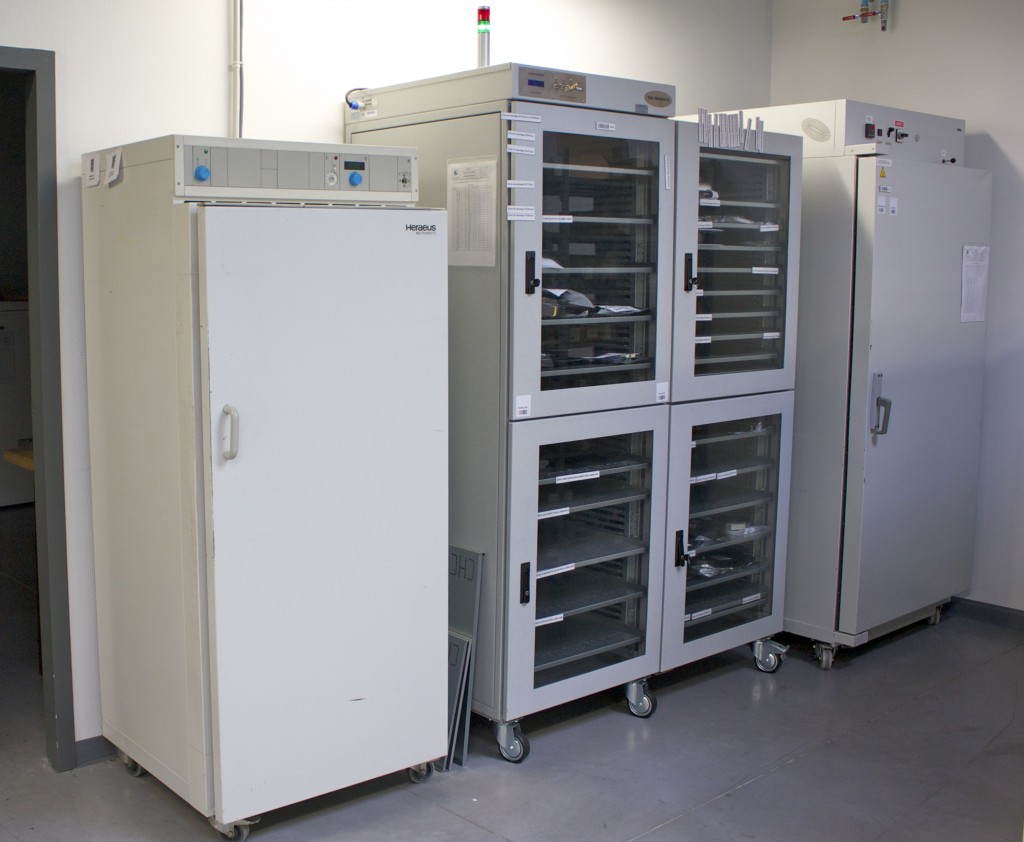

Nous stockons en armoire sèche les composants sensibles à l’humidité (MSL) , conformément à la norme J-STD-20.

Un logiciel adapté gère les temps d’ouverture des sachets.

Nous possédons également une étuve de déverminage.

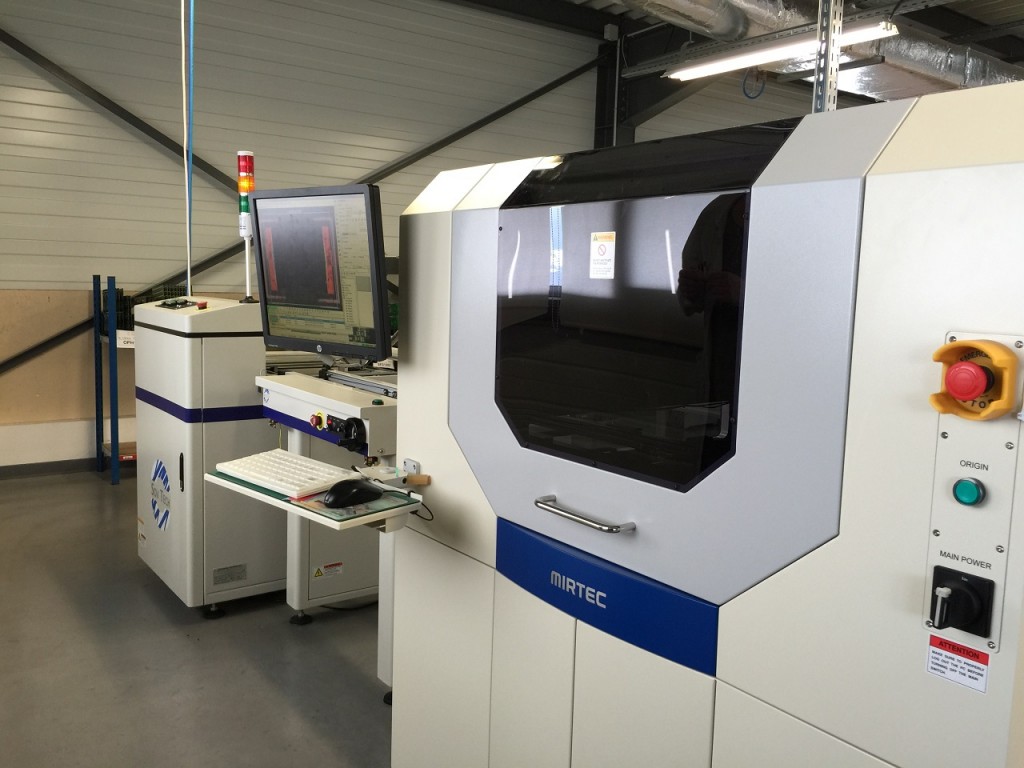

Machines de contrôle AOI (Automatic Optic Inspection)
 – MIRTEC MV-7xi

Elle permet une analyse de la présence, du type, de la polarité, des références et des joints brasés des composants posés.

Elle est dimensionnée pour l’inspection de cartes grand format.
(Max. : 660 x 610 mm)
.

Nous avons aussi une dizaine de binoculaires Vision MANTIS pour un travail de précision.

Nous disposons de trois postes d’analyse et de validation des images par un opérateur.

Le logiciel collecte les données d’inspection à des fins statistiques et d’amélioration continue

Des machines traditionnel pour des soudures parfaites

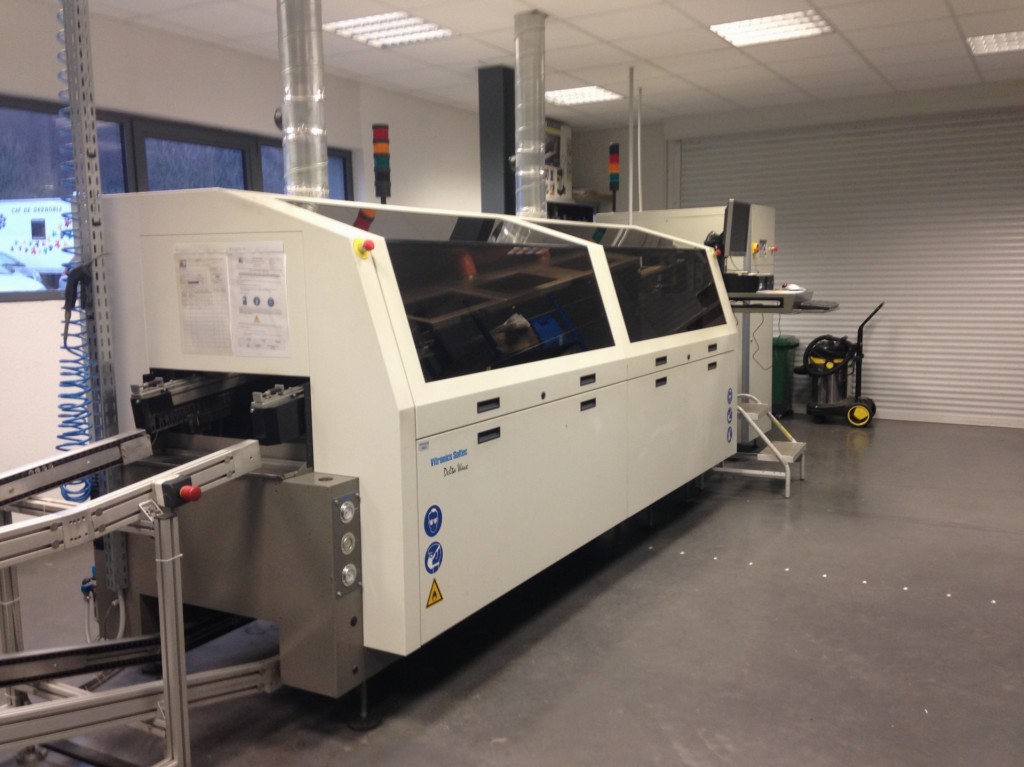

Machine SOLTEC type DELTA

  • Convoyeur à doigts réglables en largeur (Alliage sans plomb)
  • Fluxeur à spray (flux sans nettoyage).
  • 1,80m de préchauffage à convection forcée
  • Double vague (750Kg d’alliage)

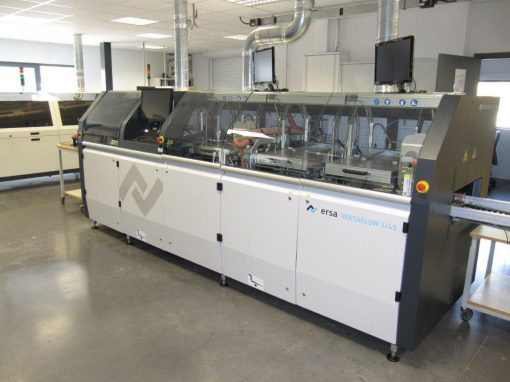

Machine ERSA VersaFlow 3/45

Elle permet la soudure de deux cartes simultanément.

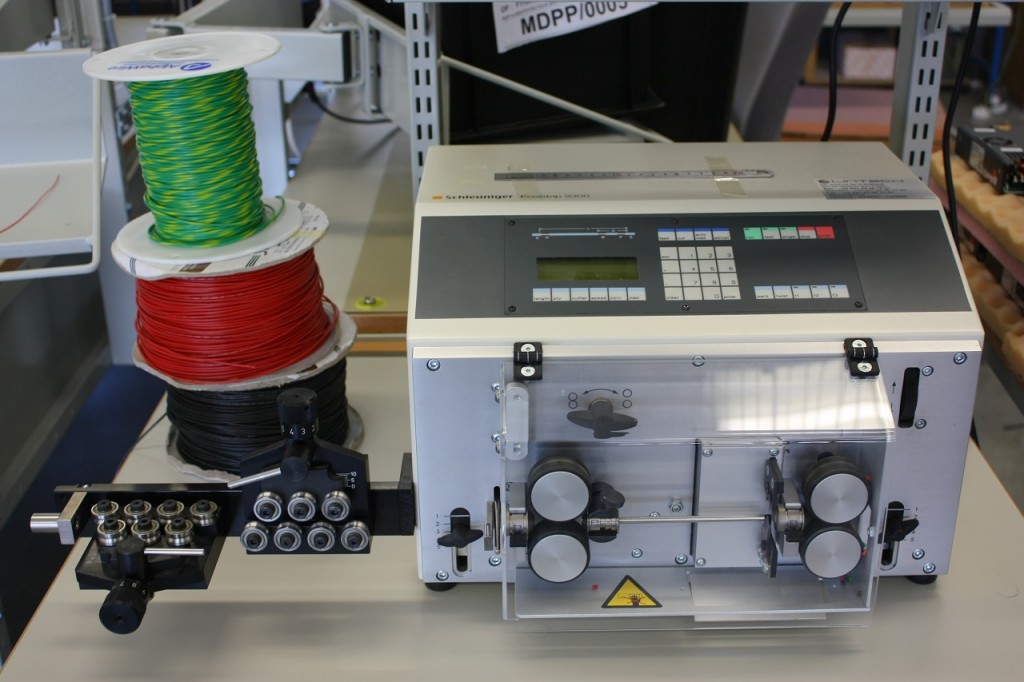

  • Machine de coupe et dénudage automatique LINTECH
  • Outils à couper & cambrer les composants axiaux et radiaux.
  • Machines à découper les circuits imprimés rainurés
  • (dépannellisation).
  • Stations de dessoudage et de réparation

Un atelier de test pour contrôler la fiabilité des cartes électroniques

  • Station de test JTAG (Boundary scan)

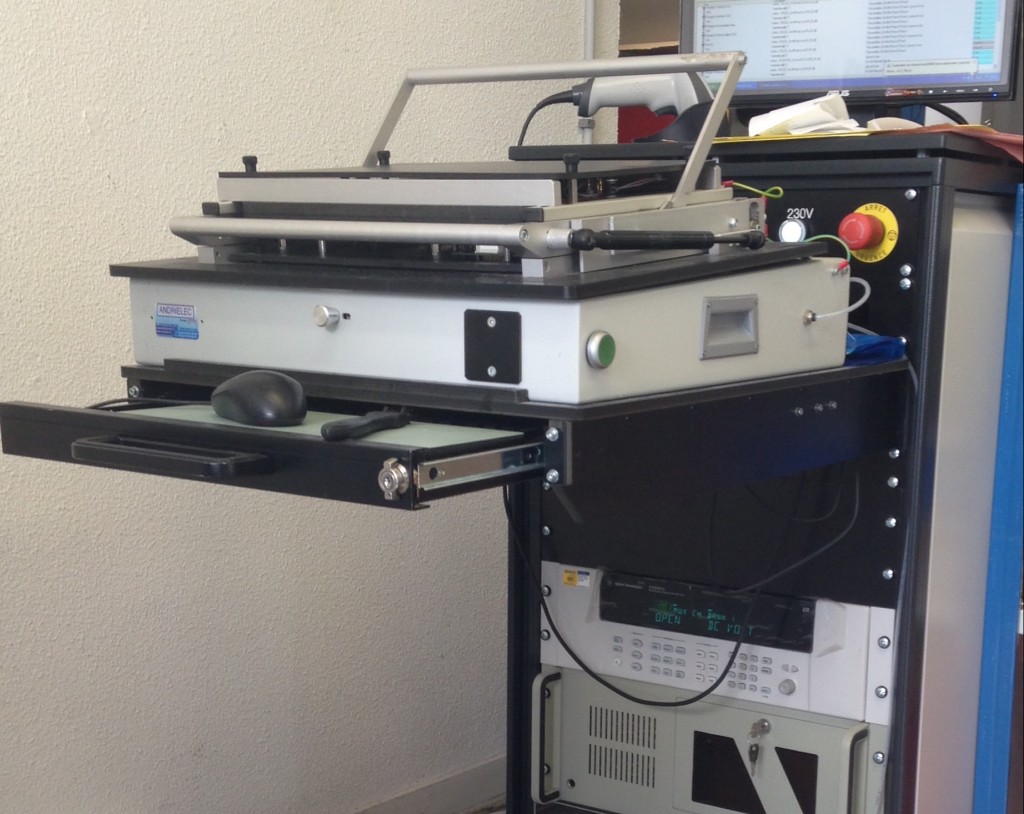

  • Développement de bancs de test spécifiques automatisés au coût compatible avec les contraintes des petites et moyennes séries.
  • Bancs de test spécifiques fournis par les clients.
  • Instrumentation de labo : Alimentations stabilisées, Générateur de signaux, Chrono HPF, Oscilloscopes, Multimètres, Testeur de rigidité diélectrique.
  • Poste de programmation de composants piloté par PC.

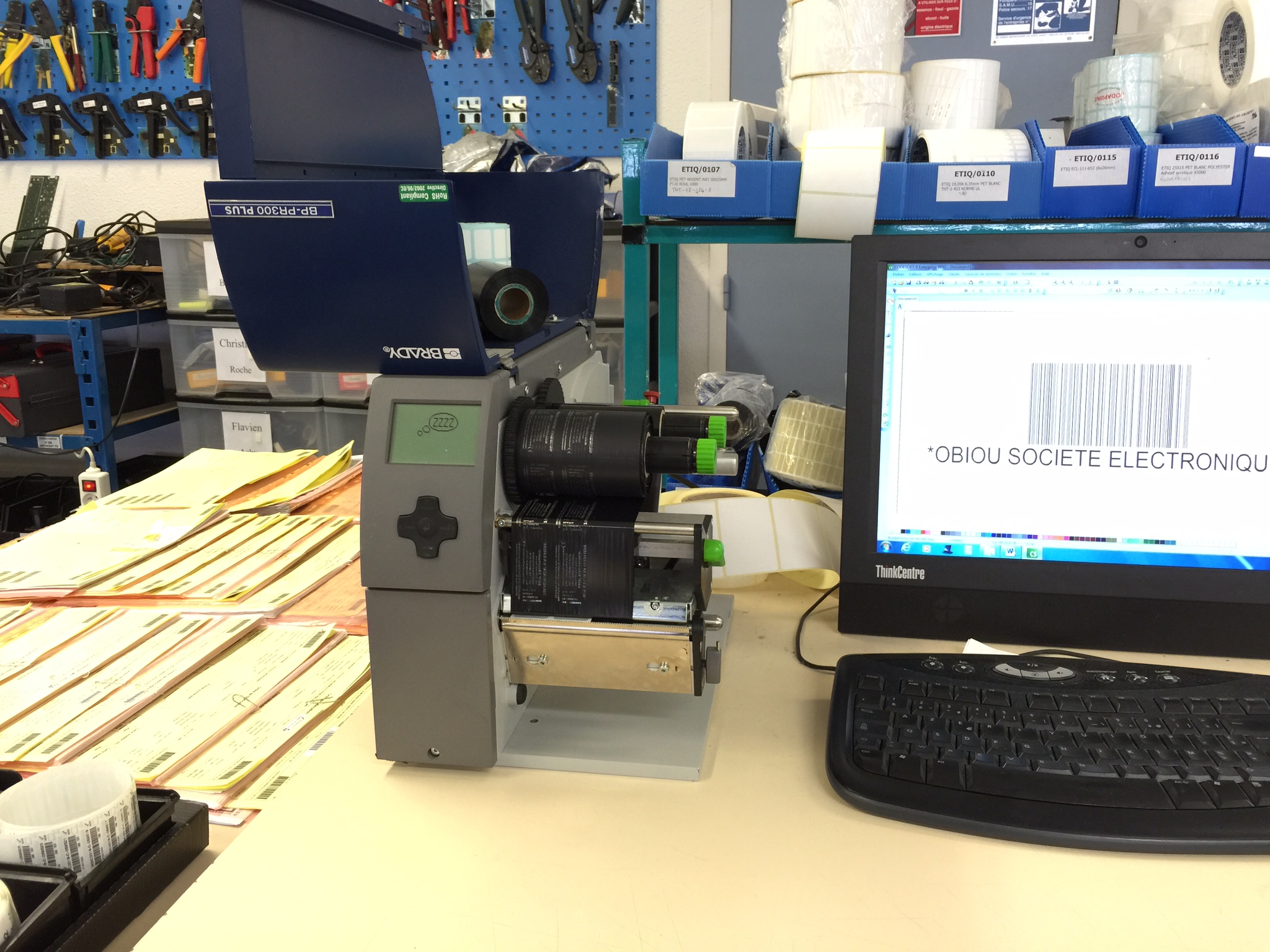

  • Poste de génération d’étiquettes au standard OSE ou défini avec le client.
  • Postes ergonomiques pour l’intégration.

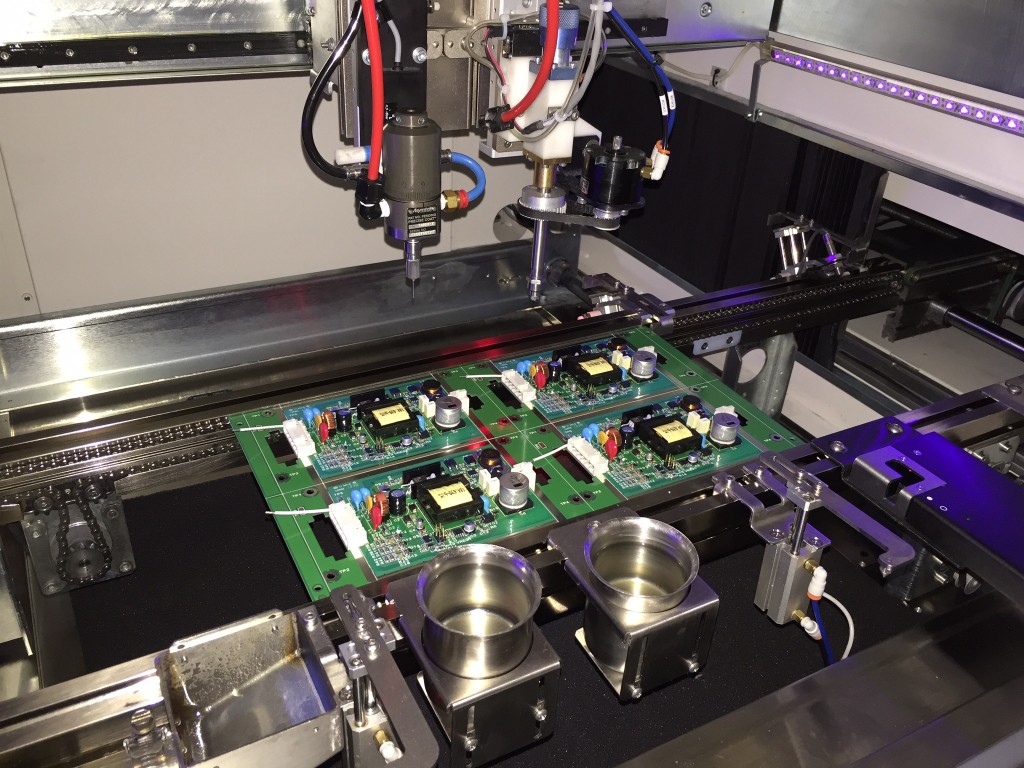

La Tropicalisation pour les utilisations les plus exigeantes

Robot NORTON/ASYMTEK

OSE offre une possibilité de tropicalisation des cartes électroniques  (vernis FSC avec contrôle sous UV)  réalisée par un robot.

  • Transitique amont et aval avec buffer de séchage
  • Système en ligne à haute vitesse et haute précision avec contrôle process en boucle fermée.
  • Applicateur en rideau
  • Applicateur de précision répondant à toutes les demandes spécifiques.
  • Vernis FSC (Silicone) qualifié par nos donneurs d’ordres.

Application des spécifications ferroviaire :

  • Système de contrôle d’épaisseur de vernis Phynix (SURFIX EASY)
  • Coating setup
Grâce à son réseau et à son expérience, OSE peut vous orienter pour la conception, l’industrialisation et la mise au point de vos produits en fonction des techniques et technologies à mettre en œuvre.
